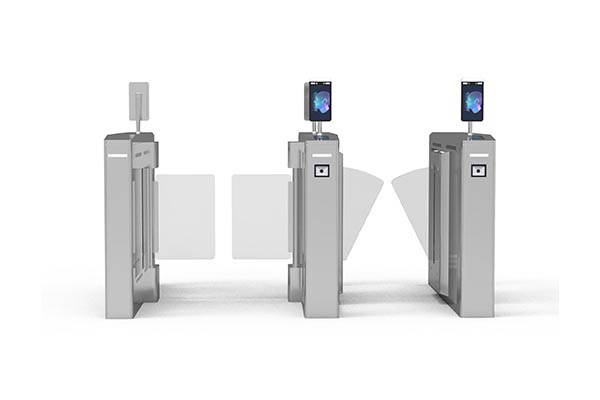

通达智通道闸TDZ-BY56，是标准款室内/室外双用闸机，机身采用304不锈钢，抗锈性能强、抗指纹、不易粘尘，机身具有明显的LED灯光指示标识，能够有效指引人员通行。多应用于小区、园区、学校、大厦、写字楼、健身房、机关单位办公区域等地方。

一、产品特性

1．自主设计闸机外形，能结合场景与通行方式实现个性化的设计与制造；

2．设备造型简洁、美观、大方，结构稳固、耐用，可结合烤漆或电镀工艺，彰显高端闸机形象；

3．设备可使用透明闸板，具有炫酷灯光效果，具有红、绿、蓝、白多种灯光展示，灯光友好提示是否具有通行权限以及常开、报警、禁止等状态；

4．闸机自带通风防潮设计，更好的保证闸机内部空气对流，实现散热及防凝露效果；

5．面盖和侧门自带隐藏式锁孔设计，

二、综合性能

6．设备配置无刷电机与私模翼闸机芯/定制摆闸机芯，通过自研算法保证设备定位精准，运行稳定可靠;

7．通过主控板上的按键，可编程设备运行状态，亦可远程设置闸机模式，实时获取闸机状态；

8．非法闯入报警、反向逆行报警，可联动语音播报、指示灯等警示，同时可实时上传报警事件，恢复正常后能实时反馈；即同一人员的任何身份标签（人脸、校园卡、手机 NFC 卡、身份证、二维码等），均不能在同一通行方向上进行连续身份认证通行，同一方向二次认证时闸翼不开启，并有语音提示；某一方向的通行过程结束前，行人反方向进入通道将被视为反向闯入，闸翼关闭，闸机语音及灯光提示生成报警记录；

9．闸机通道支持防尾随功能，在通道中同时通行人数超过允许通行的人数时，能联动语音播报、指示灯、IO信号联动输出等警示外，并能同时上传对应的报警事件，最小检测距离≤5CM；

10．防翻越功能：当设备检测到有人员翻越通道行为时，联动语音播报、指示灯、IO信号联动等报警提示，同时生成报警记录；

11．设备支持滞留报警，当设备检测到有人或物体长时间滞留在通道会做警示（包括语音播报，指示灯）超时时间可设置。

12．设备支持人数统计功能，可针对进出方向分别进行统计；通行记录精准，认证成功未通行不生成通行记录，认证成功人员通行后生成记录；

13．设备集成语音模块，自带40多种中英文语音输出， 可以通过菜单自由设定需要的语音播报内容，并可根据不同的事件播放不同的语音类型，语音类型支持≥10种以上可选；

14．设备的噪声最大声压≤60dB(A)，持续噪声声压≤55dB(A)，听觉声压音量支持手工调整，音量支持在60dB(A)~90dB(A)范围内调整；

15．设备可支持单次开闸或多人开闸指令开闸，并能实时反馈通行人数；

16．设备支持远程控制行人通行时长设置，以及红外延时设置，并能实时反馈设置状态；

17．电控联动功能：可查询电控联动记录信息，内容至少包括宿舍楼、宿舍房间、时间日期、联动来源（至少包括闸机联动）。

18．设备能实时检测闸机状态，门处于关门状态、开门状态、常开、常闭或非以上正常状态，

19．三辊闸、摆闸、翼闸、速通门具有统一二次开发接口，一次对接，可控制多种设备。

三、通行控制

20．设备可以远程设置10多种闸机模式灵活配置，老化模式、双向受控模式、双向自由、双向禁止、单向受控+单向自由，单向受控+单向禁止，单向自由+单向禁止，常开模式；

21．设备应对以上各工作状态、操作与结果等给出不同的视觉／听觉指示，如允许通行为绿色，禁止通行、警示为红色；警示时的听觉指示应明显区别于其他指示

22．经授权人员才能通过，未经授权人员无法通行；

23．设备支持通过遥控器实现远程授权通行，门常开、门恢复、门禁止通行等功能

24．设备具有自动复位功能，行人给开闸信号后，闸机打开后在规定的时间内未通行，系统将自动取消用户的本次通行的权限；

25．设备可自由设定通行时间长短，并能实时上传通行完成反馈；

26．设备支持记忆模式，可实现连续快速通行，支持多人进或出开闸指令；

27．设备具有通行超时反馈功能或是通行异常状态反馈，给开门信号后，规定时间内人员通行，自动关门，并能实时上传信号给上位机；28．具有统一、标准的对外电气接口，可与各种门禁板、读卡器、人脸识别， 条码平台、身份证阅读器、指纹设备等相挂接，便于系统集成，卡片认证具有防复制功能，可与校园一卡通对接，并可通过管理计算机实现远程控制门单人通行开门、多人通行开门、常开、常闭、消防控制、恢复正常等。

四、安全设计

29．设备具有消防联动接口，当消防信号触发时，闸门自动打开，快速引导人员疏散，亦可远程发送消防指令控制闸门常开，当消防联动信号解除，闸板将自动复位；

30．具有断电应急功能，设备标配超级电容，断电后通道常开，人员可自由通行，满足消防要求；

31．设备配置12对红外检测传感器，采用防尾随跟踪控制技术，授权人员才能通过，未经授权人员尾随闯入时会发出声光报警；并能在睛天、雨天等复杂环境下稳定运行，不产生误报。

32．防水浸功能：通道在底部积水情况下可正常运行，最大水浸高度≥150mm（以产品底部为基准）；

33．设备具备防冲撞功能，在没有接收到开闸信号，挡板自动锁死；

34．设备具备红外防夹功能，在闸板复位的过程中红外检测到人在通道中，挡板会自动停止，并能实时上传行人所处红外位置信息；

35．转动力矩恒定且小于10 N·m，确保冲击力不会对人体造成伤害。

36．锁定力矩不小于100 N·m，受外力冲击时确保门翼处于锁定状态。

37．设备驱动控制电路有力矩反馈设计（也可称电流检测防夹功能），，当门扇关闭过程中遇阻，门扇将瞬间停止，避免意外伤害；

五、安装维护

38．设备通电带有自检功能，并具有报警或语音提示功能；

39．设备自带正泰漏电保护开关，整机相关电气模块工作电压均不超过24V。

40．可维护度（MTTR）：≤30分钟（核心部件机芯及电机的更换时间不超过30分钟）；

41．设备标配膨胀螺钉以及专用工具，方便现场人员安装。

42．设备具有故障主动反馈功能，针对闸机故障，能主动上传故障码，实现预警，方便维护；

六、产品参数

七、产品构成介绍

1. 产品结构主要由机械系统和电控系统两大部分组成。

2. 机械系统结构：机箱，挡板，摆臂，机芯；机芯组成主要有电机、机架、传动轴、有机板摆臂等；

3. 电控系统组成有：控制板、无刷电机、红外传感器、方向指示灯、空气开关、电源、报警器等；

4. 人脸机/读卡器/条码平台：当读授权人脸或卡片、条码信息并经过判断处理后，向主控板发出申请通过信号（开关信号）；

5. 控制板：产品的控制中心，它接收人脸机/读卡器/条码平台和红外线传感器的信号，并对这些信号进行逻断和处理后，再向方向指示灯、电机发出执行命令；

6. 红外传感器：检测行人位置和起到安全保护作用；

7. 报警器：系统检测到有非法进入通道的行人时，发出报警提示；

8.方向指示灯：容许通行或静止通行指示，通行方向指示；

八、工作原理

1. 打开电源，5 秒后系统进入工作状态；

2. 当人脸机/读卡器/条码平台读到人员信息时，对读到的信息进行判断、处理，如果是授权过的人脸/卡号/条码会提示识别成功，并通过人脸机/门禁板向闸机主控制板发出开闸信号；

3. 主控板接收到开闸信号，并进行综合判断处理后，使方向指示灯转为绿色通行标志，向闸机控制主板发出有效控制信号，电机运转 ，线性霍尔控制到位后，给出到位信号，电机停止转动；

4. 电机转动一定角度（摆闸为90度），闸门打开（常开模式时，电机不动作），允许行人通过；

5. 行人根据指示灯标志指示通过通道后，红外传感器检测行人通过通道全过程，并不断向主控板发出信号；直至行人完全通过通道；

6.行人通过后红外向主控板发送信号，闸机主控板控制电机反转，运行一定角度后停止（摆闸运行为90度），闸机关闭；

7. 若行人忘记读卡或条码，或是未授权人员进入通道时，系统禁止行人通行（常开模式 ，闸门将关上；常闭模式，闸门不动作；），且发出声光报警，直至行人退出通道后，解除报警；重新读有效卡或条码，或是已授权人员人脸后方允许通行。

九、控制开闸方式

根据三种不同人群，固定用户，临时用户和特殊人群等的通行方式， 选择不同的前端识别设备和控制方式， 适配不同的软件。
